ライト用リレーハーネス

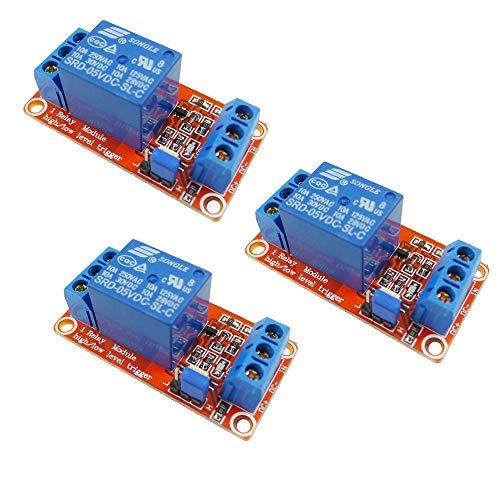

KKHMF 3個 5V 1チャンネルリレーモジュール 高低レベル トリガー
KKHMF 3個 5V 1チャンネルリレーモジュール 高低レベル トリガー

ブランド名
SKU 詳細 在庫 価格(JPY)
X000UO8WP1 3 pcs set X 311
納期見込み:3-7日程度
数量
在庫あり
X在庫なし
カスタマーセンターまでお問い合わせください ?
特記事項:
※納期:上記の納期は見込みでございます。より詳しい納期を確認するには、カスタマーサービスにお問い合わせください

ライト用リレーハーネス

KKHMF 3個 5V 1チャンネルリレーモジュール 高低レベル トリガー
KKHMF 3個 5V 1チャンネルリレーモジュール 高低レベル トリガー

ブランド名
詳細 在庫 通常価格 価格
詳細:3 pcs set 3 pcs set 在庫:在庫あり -1 通常価格:311 311 価格 :311 311
数量
詳細情報

素材:PCB board+ABS+iron
特徴:動作電圧:5Vトリガー電流:5mA制御信号:TTL最大負荷:AC 250V / 10A、DC 30V / 10A最大電圧:250VAC、30Vトリガー電圧:0-1.5V(Low), 3-5V(High)モジュールのサイズ:50mm* 26mm* 18.5mm取り付けボルト穴:直径3.1mmLEDインジケータライト:電源インジケータ:緑リレー状態のインジケータ:赤モジュール接続:DC +:電源プラス(VCC)DC-:電源マイナス(GND)IN:高レベルにするか、低レベルにするかを切り替えてリレーを制御するリレー出力:NO:常開COM:共通インターフェースNC:常閉リレーをONさせる時の、リレーコントロール入力信号(IN)の極性を選ぶ事が出来ます。 ジャンパーを”H”側にすると入力信号(IN)に5Vが入力されるとリレーがONになり、ジャンパーを”L”側にすると入力信号(IN)に0V(GNDレベル)が入力されるとリレーがONになるように 変更することが出来ます。

商品の説明

特徴:

動作電圧:5V
トリガー電流:5mA
制御信号:TTL
最大負荷:AC 250V / 10A、DC 30V / 10A
最大電圧:250VAC、30V
トリガー電圧:0-1.5V(Low), 3-5V(High)
モジュールのサイズ:50mm* 26mm* 18.5mm
取り付けボルト穴:直径3.1mm

LEDインジケータライト:
電源インジケータ:緑
リレー状態のインジケータ:赤

モジュール接続:
DC +:電源プラス(VCC)
DC-:電源マイナス(GND)
IN:高レベルにするか、低レベルにするかを切り替えてリレーを制御する

リレー出力:
NO:常開
COM:共通インターフェース
NC:常閉

リレーをONさせる時の、リレーコントロール入力信号(IN)の極性を選ぶ事が出来ます。 ジャンパーを”H”側にすると入力信号(IN)に5Vが入力されるとリレーがONになり、ジャンパーを”L”側にすると入力信号(IN)に0V(GNDレベル)が入力されるとリレーがONになるように 変更することが出来ます。
